바이트 오더링

1. 개요 및 정의

1.1 한 줄 요약

• 책을 읽을 때 왼쪽에서 오른쪽으로 읽는 문화권(영어, 한국어)과 오른쪽에서 왼쪽으로 읽는 문화권(아랍어)이 있듯이, 컴퓨터가 데이터(숫자)를 메모리에 기록할 때 앞쪽 바이트부터 쓸지 뒤쪽 바이트부터 쓸지 결정하는 규칙이다.

1.2 공식 정의

• 바이트 오더링(Byte Ordering)은 2 바이트 이상의 크기를 갖는 멀티 바이트 데이터를 메모리에 연속적으로 저장할 때의 바이트 정렬 방식을 의미한다.
  • 이를 엔디안(Endianness)이라고도 부른다.

참고: 바이트 오더링은 비트(Bit)의 순서가 아닌 바이트(Byte) 단위의 순서를 제어하는 규칙이다.

2. 동작 원리

• 데이터 0x01234567 (4 Bytes)을 메모리에 저장하는 상황을 가정하여 내부 동작을 설명한다.

2.1 주요 개념: MSB와 LSB (Byte Level)

• 바이트 오더링을 이해하기 위해서는 비트가 아닌 바이트 관점의 MSB와 LSB를 명확히 해야 한다.
  • MSB (Most Significant Byte): 가장 큰 자릿수의 바이트 (왼쪽 끝, 0x01)
  • LSB (Least Significant Byte): 가장 작은 자릿수의 바이트 (오른쪽 끝, 0x67)

2.2 방식 비교: 빅 엔디안 vs 리틀 엔디안

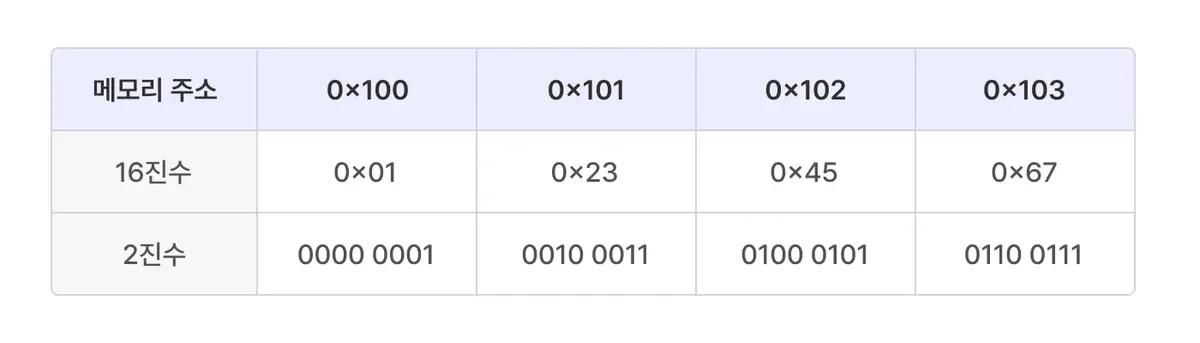

2.3 메모리 적재 예시

• 32비트 정수 0x01234567을 메모리 주소 0x1000에 저장할 때의 차이는 다음과 같다.

1. 빅 엔디안 (Big Endian)

   1. 낮은 주소(0x1000)에 가장 큰 바이트(0x01)가 먼저 들어간다.
   Address   |  Value
   ------------------
   0x1000    |  0x01  (MSB)
   0x1001    |  0x23
   0x1002    |  0x45
   0x1003    |  0x67  (LSB)


2. 리틀 엔디안 (Little Endian)

   1. 낮은 주소(0x1000)에 가장 작은 바이트(0x67)가 먼저 들어간다.
   Address   |  Value
   ------------------
   0x1000    |  0x67  (LSB)
   0x1001    |  0x45
   0x1002    |  0x23
   0x1003    |  0x01  (MSB)


3. 사용법 및 구문 (Syntax)

• C언어를 통해 문자열과 정수형 데이터가 메모리에 저장되는 차이를 확인함으로써 리틀 엔디안의 특징을 파악할 수 있다.

3.1 문자열 vs 정수형 데이터 저장 차이

• 문자열(String)
  • 1 바이트 크기의 문자(char) 배열이다.
  • 1 바이트 단위 데이터이므로 엔디안의 영향을 받지 않고 순서 그대로 저장된다.
• 정수(Integer)
  • 4 바이트(32비트) 등의 멀티 바이트 데이터이므로, x86 아키텍처에서는 리틀 엔디안 방식으로 역순 저장된다.

3.2 검증 코드 (C Language)

#include <stdio.h>
#include <stdlib.h>

int main(void) {
    // 1. 문자열 "ABCD" (ASCII: 0x41, 0x42, 0x43, 0x44)
    // 문자열은 1바이트 배열이므로 엔디안의 영향을 받지 않음
    char *str = "ABCD";
    puts(str); // 출력: ABCD

    // 메모리 덤프 가정:
    // 낮은 주소 -> [0x41][0x42][0x43][0x44] -> 높은 주소

    // 2. 정수 0x41424344
    // 4바이트 정수는 리틀 엔디안에 의해 바이트 역순으로 저장됨
    unsigned int num = 0x41424344;
    printf("Integer Output: %x\n", num); // 출력: 41424344 (CPU가 읽어서 다시 정렬해 보여줌)

    // 실제 메모리에 저장된 바이트 확인 (포인터 캐스팅 이용)
    unsigned char *ptr = (unsigned char *)&num;

    printf("Memory Dump: ");
    for(int i = 0; i < 4; i++) {
        printf("0x%x ", ptr[i]);
    }
    // 출력 결과: 0x44 0x43 0x42 0x41
    // 설명: LSB인 0x44가 가장 낮은 인덱스(주소)에 저장됨

    return 0;
}

4. 기타

4.1 시스템 해킹에서 페이로드 구성

• 만약 RET를 덮어쓰려고 할 때 아키텍쳐가 어떤 엔디언 방식을 사용하는지 보고 작성해야한다.
• 상황:
  • 리턴 주소를 0x08048320으로 덮어씌워야 한다.
• 작성:
  • 대상 시스템이 리틀 엔디안(x86)이라면, 페이로드는 \x20\x83\x04\x08 순서로 작성해야 한다.
• 실수:
  • 만약 \x08\x04\x83\x20 그대로 입력하면 엉뚱한 주소로 점프하여 공격에 실패(Segmentation Fault)한다.
